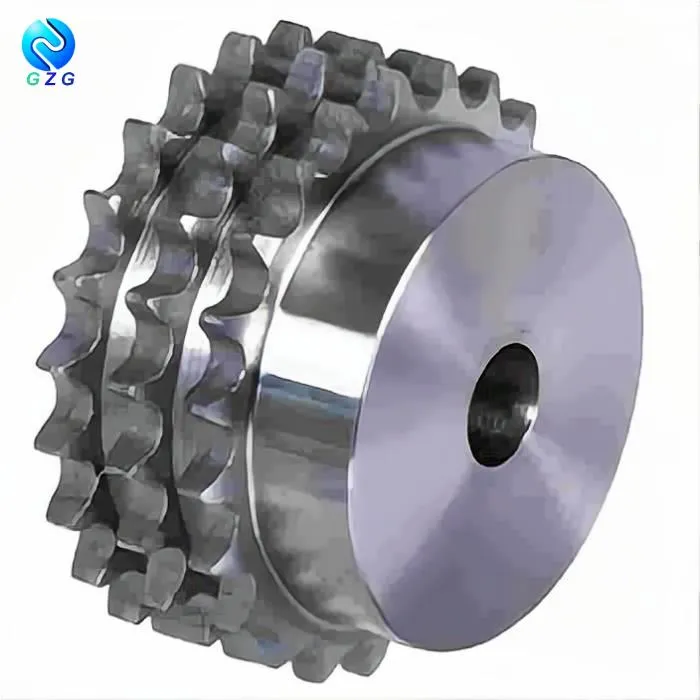

Základná časť prevodovky ANSI Sprocket 80

Vlastnosti:

ANSI Sprocket 80 je typ amerického štandardného ozubeného kolesa, ktoré sa široko používa v rôznych priemyselných odvetviach na účely prenosu energie. Guizhou GZG je popredným výrobcom ANSI Sprocket 80 a vyrába široký sortiment ozubených kolies, vrátane tanierových, simplexných, duplexných a multiplexných ozubených kolies.

							80
							POZNÁMKA			mm
							Smola			25.40
							Valček Φ			15.875
							h			14.61
							h1			14.15
							h2			43.43
							Rozmery: mm
Zuby	OD	P.C.D	Vŕtanie: d	Typ B Simplex			Duplex typu B				Materiál
				Stredisko		Hmotnosť kg	Vŕtanie: d	Stredisko		Hmotnosť kg
				BD	BL			BD	BL
8	76.5	66.4	25.4	49.2	41.28	0.63					C45
9	85.1	74.3	25.4	57.2	41.28	0.72
10	93.5	82.2	25.4	65.1	41.28	0.99	25.4	65.09	69.85	1.62
20	175.5	162.4	25.4	108.0	38.10	3.78	25.4	127.00	69.85	8.19
30	256.8	243.0	30.16	120.7	50.80	7.83	25.4	146.05	76.20	17.78
40	338.1	323.7	30.16	120.7	50.80	12.02
50	419.1	404.5	31.75	120.7	50.80	16.79
60	499.9	485.3	31.75	133.4	50.80	24.53	38.1	146.05	95.25	41.99
65	540.3	525.7	31.75	133.4	50.80	27.81
68							38.1	152.4	101.60	43.29
76							38.1	152.4	101.60	50.85
95							38.1	152.4	107.95	74.25

GZG ANSI Sprocket 80 je k dispozícii v rozsahu počtu zubov od 8 do 95 zubov. Ak však zákazník požaduje viac zubov, môže nám poskytnúť výkresy a naši inžinieri zabezpečia, aby bolo vlastné ozubené koleso navrhnuté podľa požadovaných špecifikácií. ANSI Sprocket 80 sa zvyčajne používa v spojení s priemyselnými reťazami série A. Je vyrobený z vysoko kvalitnej ocele 45 a môže byť spárovaný s reťazami z uhlíkovej ocele alebo reťazami z nehrdzavejúcej ocele na základe špecifických požiadaviek aplikácie. V GZG vyrábame náš ANSI Sprocket 80 podľa prísnych noriem kvality. Používame pokročilé techniky obrábania, aby sme zaistili, že naše reťazové kolesá sú presné a majú vysokú povrchovú úpravu. Výsledkom je vynikajúci výkon, predĺžená životnosť zariadenia a minimalizované prestoje pre našich zákazníkov.
