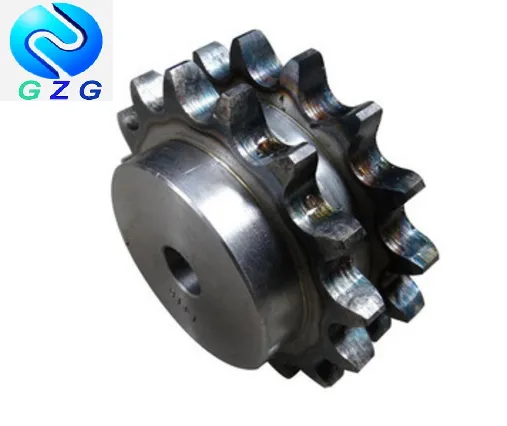

Ozubené koleso na prenos výkonu ANSI 50

Ozubené koleso na prenos energie ANSI 50 je typ ozubeného kolesa bežne používaného v systémoch mechanického prenosu energie. Je určený na prenos krútiaceho momentu a otáčania medzi hriadeľmi pomocou reťaze. Norma ANSI (American National Standards Institute) 50 sa vzťahuje na rozstup reťaze – vzdialenosť medzi stredovými osami susedných valčekov v reťazi. V prípade ANSI 50 je rozstup 15,875 mm (0,625 palca).

Rôzna povrchová úprava



ANSI ozubené koleso s nábojom

Reťazové koleso na prenos sily ANSI 50 sa dodáva v rôznych veľkostiach, s rôznym počtom zubov a veľkosťou vŕtania. Počet zubov určuje pomer otáčok medzi hnacím a hnaným hriadeľom, zatiaľ čo veľkosť otvoru určuje priemer hriadeľa, na ktorý je možné namontovať reťazové koleso. Reťazové koleso môže mať tiež drážky pre pero alebo nastavovacie skrutky, aby sa zabránilo jeho skĺznutiu alebo otáčaniu na hriadeli.

Jednou z výhod použitia systému reťaze a reťazového kolesa na prenos sily je jej schopnosť prispôsobiť sa vychýleniu a rázovému zaťaženiu. Reťaz sa môže mierne natiahnuť alebo stlačiť, aby sa vyrovnali menšie nesúososti medzi hnacím a hnaným hriadeľom, zatiaľ čo iné typy systémov prenosu sily, ako sú remene alebo ozubené kolesá, nemusia takéto nesúososti tolerovať. Reťaz je tiež schopná absorbovať nárazové zaťaženie, ktoré môže nastať v dôsledku náhleho zrýchlenia alebo spomalenia systému.

							50
							POZNÁMKA			mm
							Smola			15.875
							Valček Φ			10.16
							h			8.71
							h1			8.43
							h2			26.54
							Rozmery: mm
Zuby	OD	P.C.D	Vŕtanie: d	Simplex typu B			Duplex typu B				Materiál
				Stredisko		Hmotnosť kg	Vŕtanie: d	Stredisko		Hmotnosť kg
				BD	BL			BD	BL
8	47.8	41.5	15.875	28.6	25.4	0.11					C45
9	53.1	46.4	15.875	111.1	25.4	0.16
10	58.4	51.4	15.875	39.7	25.4	0.22
11	63.5	56.4	15.875	44.5	25.4	0.29	15.875	37.3	44.45	0.43
12	68.8	61.3	15.875	50.4	25.4	0.37	15.875	42.9	44.45	0.56
13	73.9	66.3	15.875	47.6	25.4	0.40	15.875	47.6	44.45	0.70
14	79.0	71.2	15.875	54.0	25.4	0.51	15.875	52.4	44.45	0.84
15	84.3	76.4	15.875	60.3	25.4	0.60	19.05	58.7	44.45	1.00
16	89.4	81.4	15.875	63.5	25.4	0.68	19.05	63.5	44.45	1.18
17	94.5	86.4	15.875	68.3	25.4	0.78	19.05	68.3	44.45	1.37
18	99.6	91.4	15.875	73.0	25.4	0.90	19.05	74.6	44.45	1.61
19	104.6	96.4	15.875	76.2	25.4	1.00	25.40	79.4	44.45	1.76
20	109.7	101.5	19.05	76.2	25.4	1.03	25.40	82.6	44.45	1.92
21	114.8	106.5	19.05	76.2	25.4	1.08	25.40	88.9	44.45	2.21
22	119.9	111.6	19.05	76.2	25.4	1.15	25.40	90.5	47.63	2.51
23	125.0	116.6	19.05	76.2	25.4	1.20	25.40	92.1	47.63	2.75
24	130.0	121.6	19.05	76.2	31.75	1.49	25.40	92.1	47.63	2.93
25	135.1	126.7	19.05	76.2	31.75	1.53	25.40	92.1	47.63	3.12
26	140.2	131.7	19.05	76.2	31.75	1.55	25.40	95.3	47.63	3.39
30	160.5	151.9	19.05	78.0	31.75	2.05	25.40	95.3	47.63	4.23
32	170.7	162.0	19.05	78.0	31.75	2.23	25.40	95.3	47.63	4.71
35	185.9	177.1	19.05	78.0	31.75	2.45	25.40	95.3	47.63	5.53
36	191.0	182.1	19.05	78.0	31.75	2.54	30.16	101.6	53.98	6.27
40	211.3	202.3	19.05	78.0	31.75	2.93	30.16	101.6	53.98	7.44
95	489.5	480.1	25.4	108.0	44.45	14.40	33.34	114.3	60.33	28.94
96	494.5	485.2	25.4	108.0	44.45	14.81	33.34	114.3	60.33	30.34
102	524.8	515.5	25.4	108.0	44.45	16.34	33.34	114.3	60.33	32.71
112	575.3	566.0	25.4	108.0	44.45	18.90	33.34	133.4	60.33	40.60
